PZGN系列隔镍电池直流电源装置

 PZGN系列隔镍电池直流电源装置是一种理想的直流操作电源，适用于35kV以下的变电所、发电厂等电力部门为高压断路器直流操作机构的分、合闸电源及直流信号、控制、保护回路的电源，以及事故状态下的应急电源，该产品由控制屏和电池屏组成，一面控制屏可配一面或两面电池屏。配两面电池屏时既可交替使用，也可用两组电池屏并联加大容量使用。

1 使用环境条件
1.1 环境温度：－5°C～＋40°C。
1.2 相对湿度：最湿月平均最大相对湿度为90％，同时该月的平均最低温度为25°C以下。
1.3 海拔高度：小于2000m。

2 使用场所
2.1 装置应使用在无腐蚀金属和破坏绝缘的气体，无导电介质和爆炸介质的场所。
2.2 装置应使用在无剧烈振动和冲击的场所。
2.3 工作位置：设备垂直安装，倾斜度不得超过5％。

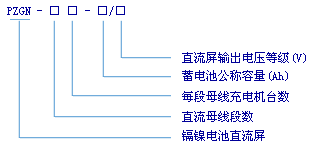

3 型号及含义

4 产品特点
4.1 目前我国电力系统和工矿企业变配电站的直流系统，大多以铅酸蓄电池作为直流电源，铅酸蓄电池产生的酸性气液体，对电气设备、建筑物、原材料、产品和人身造成危害、污染环境。镉镍蓄电池具有无污染、体积小、使用寿命长、适应性强、可靠性高和放电倍率高优点，是直流系统理相的新一代电池。尽管目前它的价格较高，由于具有上述优点，可直接装在直流屏上，无需专门的蓄电池室，无需防护有害气液体侵蚀的措施，其综合经济指标，仍具有其优越性。
4.2 直流屏除了选用蓄电池是个关键问题外，其核心是充电—浮充电装置的技术性能；目前采用的充电—浮充电装置基本上有两种：一种是采用饱和电抗调压器经整流作为蓄电池的充电机，用铁磁谐振稳压器作为蓄电池的浮充电机；另一种是采用晶闸管整流的方式。
4.3 本产品采用新颖的以大功率晶体管和集成块等组成的，具有恒压浮充电的充电—浮充电装置、蓄电池组充电到预定的终止电压时，自动转入浮充电的充电装置，这种充电装置具有功率损耗小、噪音小、工作可靠、操作方便等优点。
4.4 直流屏的另一核心问题是蓄电池组向控制母线供电的调压问题，本产品采用串接二极管降压分组自动投切的办法进行调压。

5 结构
5.1 镉镍蓄电池直流屏其基本结构由钢板弯制与角钢焊接而成，为封闭式结构，屏前上部及下部均有小门、中部为固定面板，屏的后部亦高有门，这样可以在屏前或屏后进行维护检修，当数台直流屏并列安装或单台屏独立安装时，在左右两侧装有可拆的活动防护板。
5.2 屏前小门安装仪表、信号指示灯及操作开关等，中面板及下门安装主回路开关设备及其有关的二次回路设备，屏后顶部装设小母线支架。
5.3 对开口式镉镍蓄电池在屏内呈阶梯形布置，便于观察电池内电解液位变化情况，及时添加或抽出。

6 外形及安装尺寸
采用国际型材开启式结构或封闭式结构，单面屏柜外形尺寸为：（高）2260mm×（宽）800mm×（深）600mm（国际屏柜尺寸），或2360mm×800mm×550mm，优先采用国际屏柜尺寸。若用户需要，屏柜宽度可以扩展为1000mm。
