CCX6系列密集型母线槽

CCX6系列密集型母线槽适用于额定电压380V-660V、频率为50Hz或60Hz三相三线五线制供电设备CCX6型插接式密集绝缘母线。特别适用于高层建筑、工矿企业、标准厂房及加工工艺多变的生产车间和展览场所等，作为馈电和配电之用。具有结构紧凑，通用、互换性强，短路强度高，安全可靠，传输容量大，线路损耗小，线路变更和扩展灵活、方便并可多次重复使用，现场安装和土建施工成本低等特点，已被工矿企业、高层建筑广泛采用。

     该产品符合IEC439《低压成套开关设备和控制设备》，GB7251.2-1997《低压成套开关设备和控制设备》。

1 使用环境条件
1.1 周围空气温度不高于+40℃，不低于-5℃，并且在24h内平均温度不超过+35℃。
1.2 空气清洁。相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较高的相对湿度（+20℃时不超过90%）。
1.3 海拔不超过2000m。
1.4 用户有特殊要求时可与制造厂协商解决。

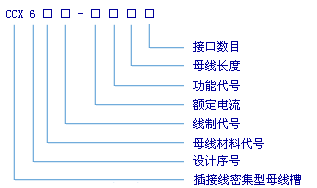

2 型号及含义

3 结构特点
3.1 母线槽为全封闭式，外壳采用优质钢板冲压弯制而成，表面静电喷塑，绝缘性能优越，使用安全可靠，抗腐防潮性能良好。
3.2 具有机械强度高、短路能力强、外型美观、安装方便，插接式活动接头，用于各功能单元之间的连接，可调节安装长度，可抽出作线路间隔等特点。

4 母线槽系统的组成单元
4.1 始端母线单元：始端母线单元用于与变压器、配电柜及电缆相连接，其电流规格同直线型母线单元相同。
4.2 直线段母线单元：不能插口的母线槽单元是为了延伸配电线路。带插口的母线槽与插接箱配套使用。根据设备的实际安装位置配置。
4.3 母线终端盒：用于封闭母线槽终止端,以保证母线槽系统的供电安全。
4.4 插接箱：插接箱用于将电能从母线槽干线上引出输送到用电设备或高层建筑的各个楼层，箱内装有DZ20Y型自动空气开关或深熔断器。根据现场需要，插接箱也可改装成插接式分线箱（内部不装自动空气开关或熔断器，只装设足够容量的接线柱）。
4.5 膨胀母线单元：膨胀母线单元用于吸收由于热膨胀产生的母线槽轴向的变化量，当母线长度超过80米时，安装一节膨胀母线。膨胀母线单元的额定电流同直线型母线单元，其长度为1500mm。
4.6 变径母线单元：变径母线单元用于同一系统中不同额定电流单元的连接，以便整个母线槽系统更加经济实用。
4.7 弯曲母线单元：各种母线接头L型、T型、Z型及十字型四种，用于灵活地将系统连接起来，其额定电流与直线段母线单元相同。

5 结构安装
5.1 母线槽的水平安装：水平安装时，可根据建筑物或工厂设备位置的实际情况采用吊架或是悬臂安装，各吊架之间的最大距离不超过2500mm。母线槽搭接处应避开安装支架。
5.2 母线槽的垂直安装：垂直竖向安装时应在每层楼面设母线槽支撑，并从楼面处砌筑密封防水圈，以防止母线槽受水浸湿，凡穿楼层母线槽的直线段长度不应小于1600mm,母线槽搭接处离楼面的距离不应小于700mm。
