PZ系列模数化终端

PZ25模数化终端组合电器是一种安装模数为9mm终端电器的装置，它适用于交流50Hz，额定电压220V和380V的住宅、车站、商业网和工矿企业的配电中，作为对用电设备进行控制，对过载、短路、过电压和漏电保护作用的一种成套装置。

    PZ30是PZ25的替代产品，它在PZ25原有基础上，把原来的铁壳小门改为塑料面板，既美化环境，又便于拆装。装置内增加接地零端子，方便客户接线和走线。它适用于交流50Hz，额定电压220V和380V的模数化终端电路中。

    PZ40是一种安装单相电表（220V）配电箱，内部电器开关元件全部选用模数为9mm开关，主要用于民用建筑、商业网的配电中。PZ40分为明装、暗装两种，如果配上不锈钢板板，更给此箱增添了一种高雅的豪华。

1 概述

　　PZ30模数化终端组合电器是一种安装终端电器装置，它的主要特点是采用电器尺寸模数化、安装轨道化、外形艺术化、使用安全可靠等，在国内外已被广泛应用。

2 适用范围
终端组合电器适用于户内交流50Hz，额定电压220V或380V，负载总电流不大于100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、短路和漏电起保护作用的一种成套装置。可广泛应用于高层建筑、住宅、车站、港口、机场、医院、影剧院、大型商业网点和工矿企业等。

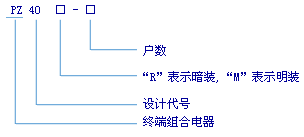

3型号及含义

4主要结构特点
4.1 PZ30终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、导电排、接线座、护线罩和电器开关元件等。
4.2 箱体用冷轧钢板弯制焊接而成，有明装和暗装两种形式
4.3 内装电器开关元件全部采用宽度为9mm模数的电器，安装于TH35标准轨道上，可根据需要任意组合。拆装迅速方便，开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠。
4.4 箱体上下、左右及背后均设置进出线孔，便于接线。
4.5 终端组合电器箱内的电器开关元件，我厂可根据用户需要选用进口梅兰日兰、ABB公司或国内生产的小型空气断路器进行组装。

5使用环境条件
5.1 周围空气温度为-5℃～+40℃，且24h的平均值不超过+35℃(特殊订货的除外)；
5.2 安装地点的海拔不超过2000m；
5.3 空气相对湿度在最高温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；
5.4 污染等级3；
5.5 运输和存储过程中的温度可在-25℃～+55℃范围之间，在短时间内(不超过24h)温度可达到+70℃。
