SG型干式自藕变压器

产品概况：
SG变压器以加速空气循环,广泛应用于各种负载的不同电压等级,设备类别不受

限制.其优点在于性能稳定功耗小,美观环保,可独立放置,可安装在机柜和设备控制柜

内.其输入电压为常有交流440V,420V.380V,常用输出电压为三相交流

380V.220V.200V.190V.173V.110V.100V,单相电压为交流127V.120V.110V.100V.

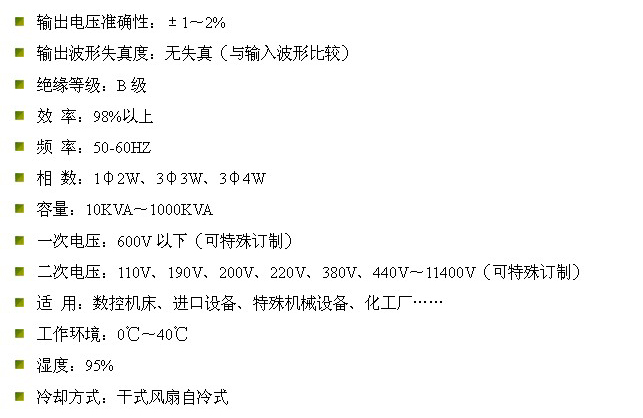

技术参数：


用户须知
1、开箱检查

a.箱体在运输过程中有无损坏。

b.机柜内的技术文件、合格证、保修卡及配件是否齐全。

c.变压器及其它元器件是否完好无损。

d.紧固件有否松动、移位，接线端子有否接触不良。

2、 就位须知

a.变压器安装场地必须干燥通风，无强力振动，无灰沙雨水渗漏。

b.就位搬迁须小心轻放，严禁过分倾斜，就位后机器底盘受力要均匀，箱体放置平稳。

c.就位所在四周应有足夠的空间余地，确保机器的通风与维护保养。

3、 绝缘要求

a.短接“输入”与“输出”端子并引出测试点。

b.测试点对地(机外壳)用1000兆欧表测试绝缘电阻，此值应大于2兆欧。

4、 检查接线

调试人员的第一步工作也是最重要的一项工作是仔细检查接线，这项工作是保证变压器可靠运行的关键，必须认真做好。具体如下：

a.检查主回路接线是否牢固可靠，尤其对QF空气开关与KM接触器接点处的接线有否松脱现象，必须拧紧。

b.检查面板背面各种电气器件，如电压表、电流表、指示灯的接点连线是否可靠，如有松动，必须拧紧。

5、 使用条件

SG系列变压器应在室内使用，正常使用条件为：

a.环境温度：-15°C~+45°C

b.海拔高度：不超过1000米；

c.相对湿度：￡90%；

d.安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学沉淀，灰尘，污垢及其它爆炸性和侵蚀性介质；

e.安装现场应无严重振动或颠簸。

规格型号
